水道用　塩化ビニル管　ＶＵ・ＶＰ管に適した

サイズ（大きさ）のルーフドレンしか作っておりません



「パイプの大きさって何ミリ毎なんだろう？」って思ったことはありませんか？

きっと、多くの人が５mm毎ぐらいであるものと思っているものと思います。

よく弊社にも

「３５パイのドレンってないですか？」

「６０パイのドレンってないですか？」

とのお問い合わせがございます。



結論から言うと、残念ながら３５・６０パイ（mm）のドレンは、弊社では製造しておりません。



恐らく、他メーカーでもこのサイズを製造している所はないと思います。



なぜなら、ドレンに接続する水道用硬質ポリ塩化ビニルパイプには、３５・６０パイの大きさのパイプが存在しないからです。

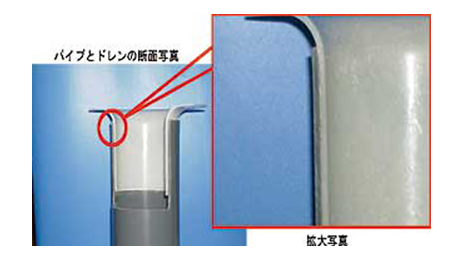

パイプに適合しないドレンを使用するとパイプとドレンの隙間から漏水事故に繋がる可能性があるため、しっかりと接続できるドレンを選ぶことをお勧めいたします。





実は、水道用の塩化ビニル管のVU管VP管等はJIS規格で大きさが決まっており、５mm毎というように規則的な大きさと決まっているわけではありません。



しかも、正確にはＶＵ○○とありますが実寸とは異なっております。



１例としてVU50をあげると、“50”とあるので直径５０mmと思われがちですが、実寸は外径６０mm　内径も約５６mmとなっており、この“50”は呼び径として使われております。



ちなみに、屋上・ベランダの排水溝用ルーフドレンに良く使われる

水道用硬質ポリ塩化ビニルパイプのＪＩＳ規格は

下記の通りです。

呼び径 （mm）	外径 （mm）	ＶＵ管 厚さ（mm）	ＶＰ管 厚さ（mm）
13	18.0	無	2.2
16	22.0	無	2.7
20	26.0	無	2.7
25	32.0	無	3.1
30	38.0	無	3.1
40	48.0	1.8	3.6
50	60.0	1.8	4.1
65	76.0	2.2	4.1
75	89.0	2.7	5.5
100	114.0	4.1	7.0
125	140.0	4.1	7.0
150	165.0	5.1	8.9
200	216	6.5	10.3



ご覧いただくと

13・18と半端な数に始まり、30～50は１０mmごとに、そしてなぜか50の後は65と１５ｍｍ間があいたりとかなり不規則に決められている事がおわかりかと思います。

（誰が決めたのか、どうしてこのサイズになったのかは知りませんが・・・）



弊社ではベランダ・屋上の排水溝に使用するイワタドレンは“防水層を排水設備に接続するための配管継手”と捉えているため、ピッタリと、そして、しっかりと接続できることを信条としております。



なぜなら、パイプに適合しないドレンを使用することで

「ドレンとパイプが外れて漏水した」

「パイプにゴミが詰った時の溢れた水がパイプの隙間から洩れた」

「ドレンとパイプの接続部分から漏水した」

という漏水事故に繋がる事があるからです

（改修用ドレンは除く）



このような漏水事故が起きないように、パイプにしっかりと接続するドレンを選ぶことをお勧めいたします。
